后掛桶壓縮式垃圾車車載稱重設備（掛板稱重）

產品型號：ZLCZ-HL(SP)

對于小型垃圾站提供一種車載稱重系統產品，實現車輛在掛裝垃圾桶時測量桶內所裝垃圾的重量，整個測量過程均在垃圾桶常規裝載情況下實時監測，并通過后臺車聯網軟件進行車輛的在線監控和裝載運輸數據管理。本系統適用四種規格垃圾桶，分別為 120L、240L、660L、1100L，垃圾桶

1）每次裝載單桶，實現稱重；

2）垃圾裝載過程為連續的運行操作，運行過程中基本無停頓，整個垃圾桶在上升過程中需要進行重量測量；

垃圾車載稱重解決方案

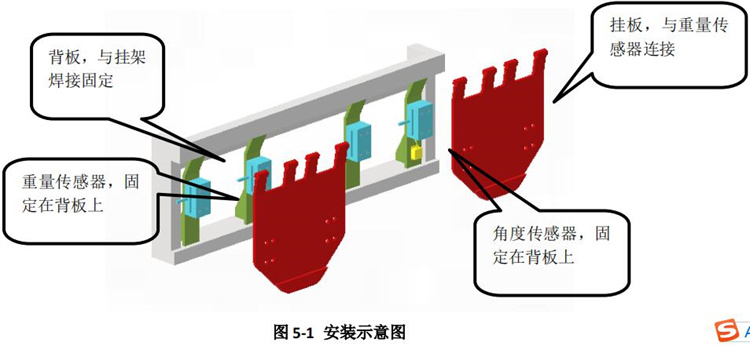

本系統解決方案由上海奕宇提出。稱重系統是在餐廚垃圾裝載掛板處安裝特制重量傳感器，當垃圾桶在掛裝時，實時測量桶內重量數據。該系統配套垃圾車稱重儀表和聯網軟件可實現垃圾車裝載重量的實時監測，并統計出垃圾站單位時間周期內或者運行時，實時裝載垃圾重量數據。

該系統將傳感器采集的車載重量信號實時進行計算、處理及上傳，通過車聯網平臺實現企業和監管機構的數據管理和運輸管理的職責。

系統工作原理

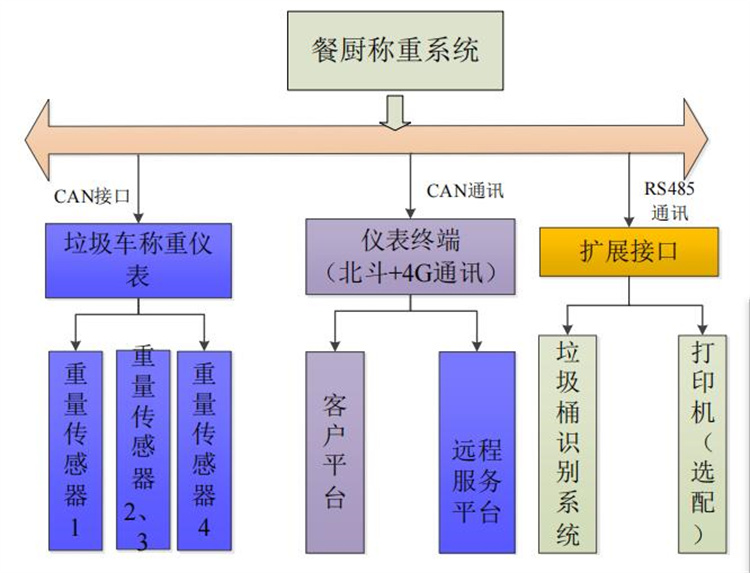

該車載稱重系統采用高精度重量傳感器和車載用安裝附件構成重量信號感知傳感層，重量信號通過垃圾車稱重儀表進行采集、放大、運算處理，使其能夠在車輛發動情況下或者各種路面情況下實現垃圾桶裝載重量的實時測量，外圍設備通過垃圾車稱重儀表直接查看實時重量信息，可通過 GPRS 通訊將測量信息上傳至企業平臺進行管理，系統工作的原理構架圖如下圖所示：

系統功能

1）可實現垃圾裝載單通垃圾的實時稱重；

2）可實現不停頓動態稱重；

3）可實現垃圾桶編號的自動識別；（選配）

4）具備手動清零功能；

5）實現啟動情況下實時監測垃圾重量；

6)具備單次垃圾桶數量的累加和重量的累加功能；

7)可實現數據與客戶平臺的遠程通訊，或者平臺與平臺的數據對接；

8)可接入車聯網監控服務平臺；

9)遠程升級維護。

2.4 系統特點

1）安裝方式安全可靠，不影響原有的安全性；

2）系統測量綜合精度高；

3）具有較高的安全防護等級，可實現工況下的防塵、防水功能；

4）適用于多種工程和商用車輛，通用性強；

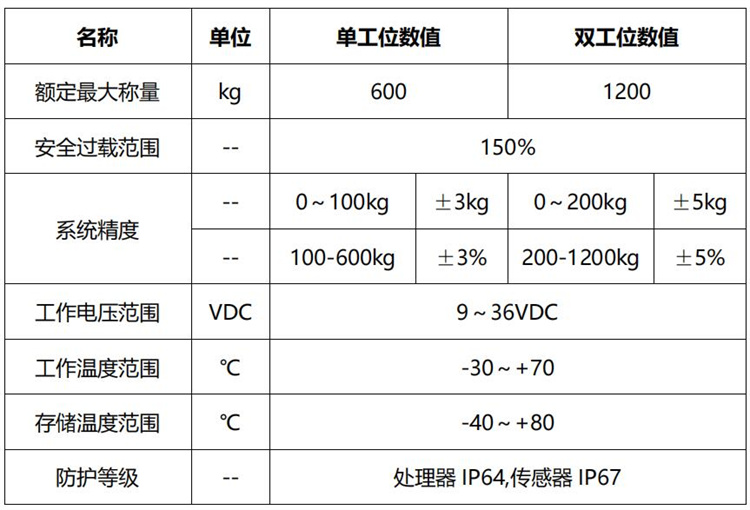

2.5 系統技術指標
