餐廚垃圾車車載硬件設備解決方案一——單桶稱重

客戶需求

配套用戶餐廚項目運營管控平臺的需求，需要提供餐廚垃圾車相應的管控車載硬件設備。

客戶需求參數

在客戶的目標車型上通過改裝后者前裝預留提供以下設備，并實現以下功能：

1）垃圾桶稱重，實現每只桶內重量的精確稱重，有累計裝入貨箱中的總重量數值；

2）車載 RFID 設備：

a) 車載端能夠讀取每個垃圾桶的身份電子標簽的信息；

b) 有寫入垃圾桶身份 RFID 標簽的終端設備，可每只桶身份的相關信息參數。 3）車載智能一體機終端；

4）車載前/后置攝像頭，約 5 個攝像頭，能夠接入終端一體機，實現信息上傳；

5）車載智能調度屏，實現垃圾桶重量參數的顯示，桶身份的顯示，裝載量信息 的顯示功能；

6）車載打印機，實現實時小票的打印功能；

7）提供服務平臺

2、

環衛餐廚垃圾車車載稱重解決方案

本系統解決方案由上海奕宇電子科技提出。整套系統含有車載智能終端、車載稱重系統、車載調度顯示屏、攝像頭、RFID 讀卡器，RFID 標簽等硬件設備， 所有硬件采集的數據通過 4G GPRS 模塊上傳至監控平臺，車內的顯示屏?xí)?shí)時顯 示相關操作作業的必要參數信息，平臺可通過 4G 與車載的調度顯示屏進行數據的交互，從而全方位管控車輛運營狀況。

該系統的所有硬件設備具有 4G 通訊，能將傳感器采集的車輛狀態參數或信息實時進行計算、處理及上傳，通過聯網平臺實現企業和監管機構的數據管理和車輛監管的職責。

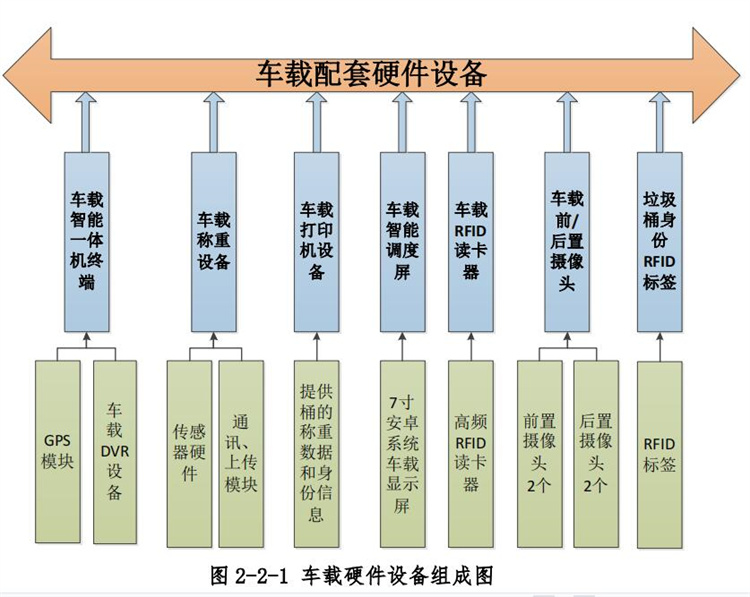

環衛餐廚垃圾車車載稱重解決方案系統構架

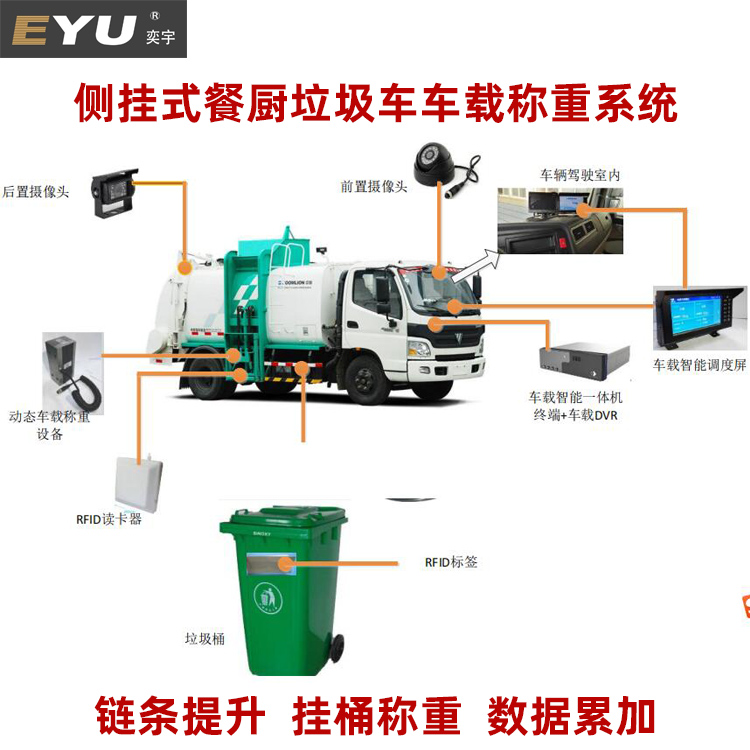

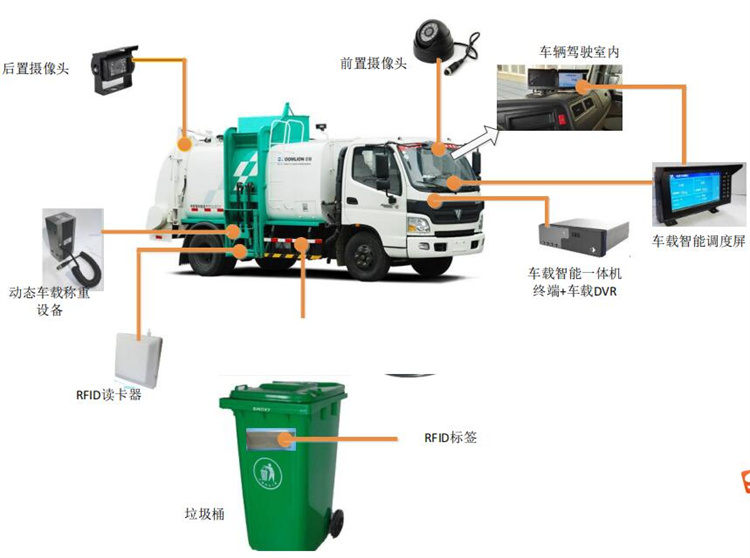

環衛餐廚垃圾車車載稱重解決方案系統構成

產品組成

（1）產品型號：ZLCZ -CF

（2）產品組成

 環衛餐廚垃圾車車載稱重解決方案基本功能

（1）可實現垃圾車裝載單桶垃圾的實時稱重；

（2）實現車輛在發動機啟動情況下實時監測垃圾重量；

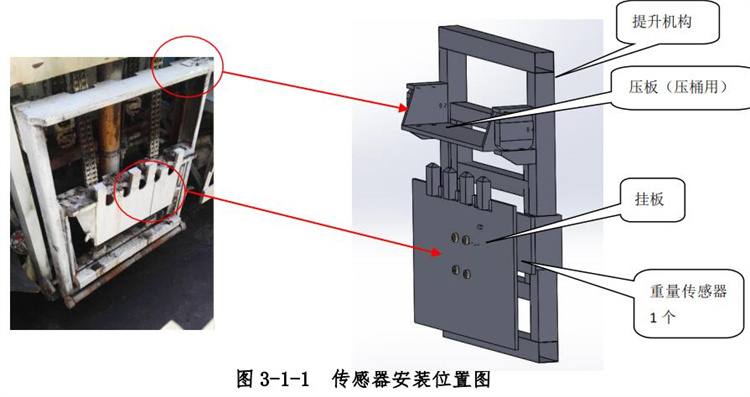

（3）側裝垃圾桶稱重過程： 垃圾車輛停車相應位置（無需熄火），將垃圾箱推入掛板位置，啟動液壓控制系統，讓掛板抬升，進行不間斷，不停頓的垃圾裝載過程，垃圾桶在豎直方向 抬升時，完成重量測量，當提升機構返回卸載垃圾桶時，對垃圾桶的進行稱重， 此時完成稱重全過程，顯示讀數為垃圾的凈重質量。

（4）稱重裝置通過 CAN 的方式，按照附件一規定的通訊協議，將重量數據傳 輸給車載的顯示儀表終端。

環衛餐廚垃圾車車載稱重解決方案技術指標

環衛餐廚垃圾車車載稱重解決方案功能特點

（1）采用動態稱重技術，測量穩定時間≤1s，稱重精度高，；

（2）稱重過程不需暫停，自動完成對單桶計量，可記錄毛重、皮重、自動 凈重，可將重量數據按照用戶的通訊協議進行上傳；

（3）可提供 CAN 通訊接口；

（4）可提供儀表通訊協議；

（5）具有重量數據重傳和補傳功能；

（6）系統支持遠程升級維護。
