上下限報警電子鋼瓶秤簡介

產品型號：YIY-SCS

*大稱量：0.5T 1T 2T 3T

分 度 值：0.1kg,0.2kg,0.5kg,1kg

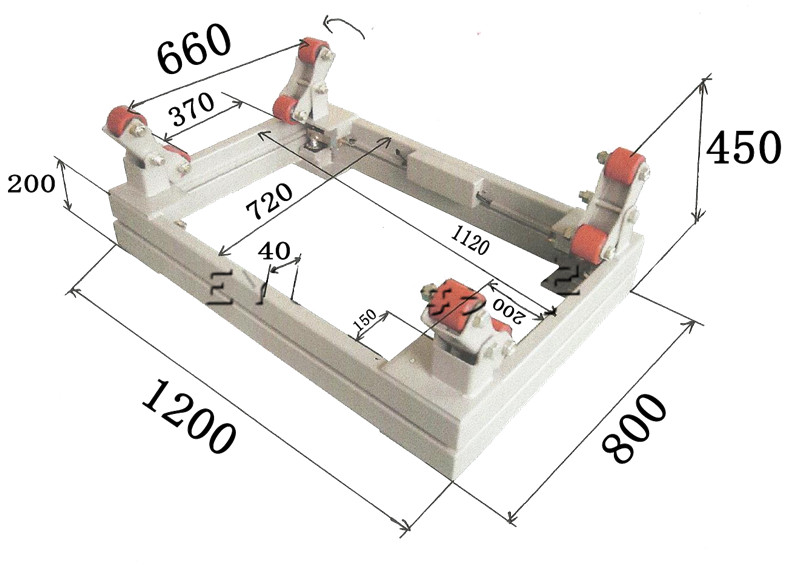

標準尺寸：0.8m×1.2m×220mm(可按客戶需要定制)，適用直徑0.4~1.0m的瓶體

分辯率：3000e,可選6000d/15000d電子鋼瓶秤

上下限報警電子鋼瓶秤專為生產液氯、液氨的企業設計

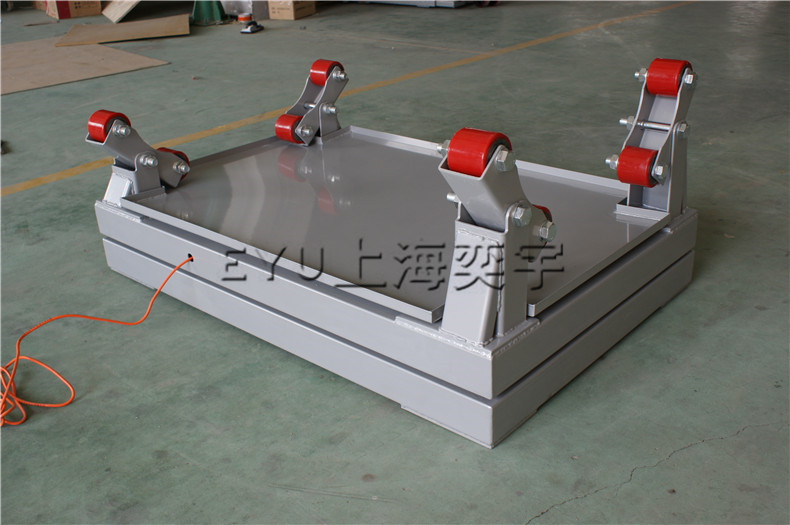

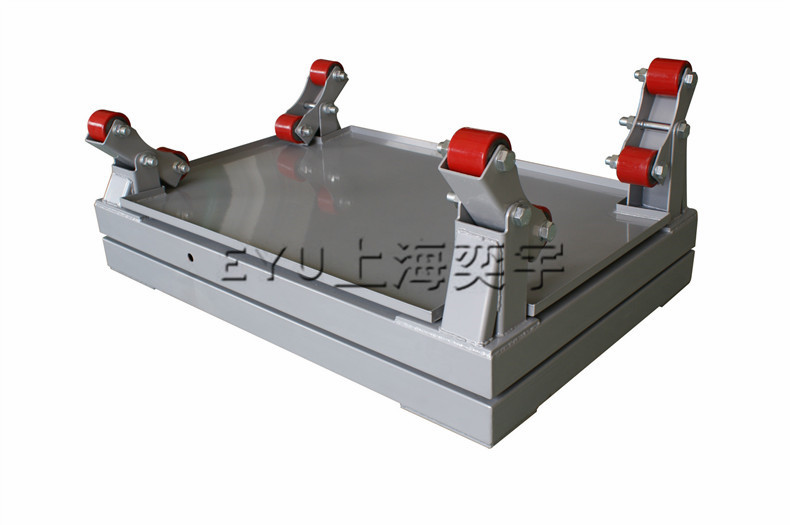

框架式結構、防腐處理、帶有滾輪支架，便于鋼瓶轉動雙層電子鋼瓶秤

雙層堅固結構，帶有緩沖機構、抗沖擊，長期穩定性好

表面經噴砂、丙烯酸烤漆處理，防腐性能好

配備四只合金鋼或不銹鋼稱重傳感器

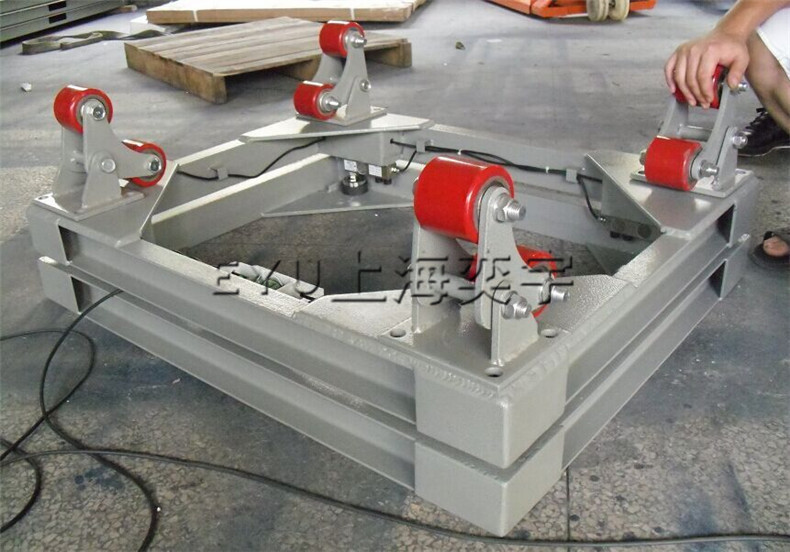

帶兩種安裝位置的尼龍滾輪支架，適應不同直徑、適用于大、中型鋼瓶的稱量

上下限報警電子鋼瓶秤細介紹：

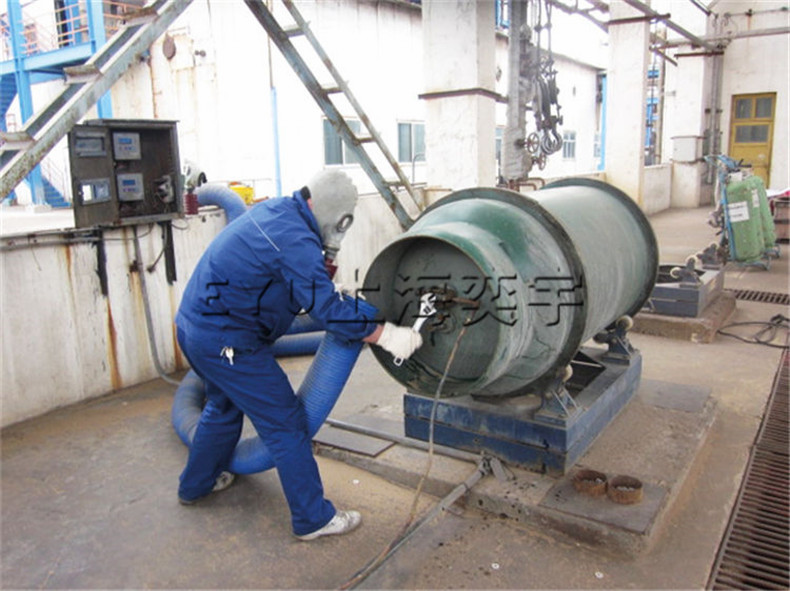

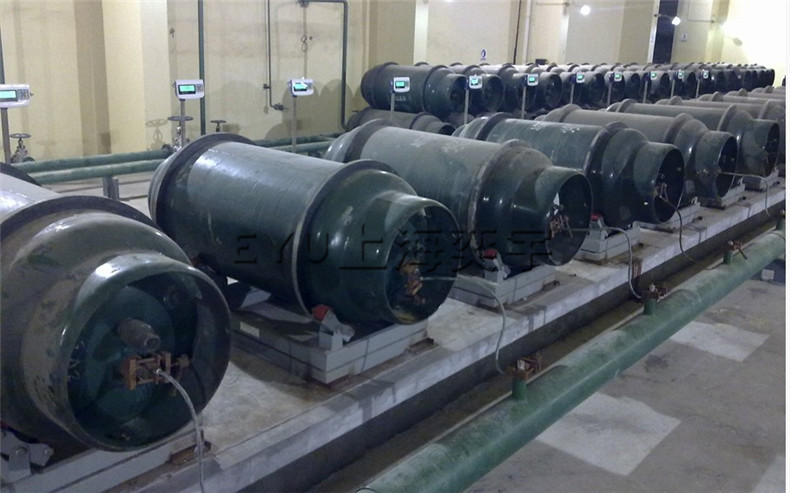

稱鋼瓶電子秤是為使用液態氯氣、液態氨氣等行業稱量鋼瓶?jī)?chǔ)氣量的專用電子秤。鋼瓶秤具有使二組氯氣鋼瓶自動切換的功能,大大減少了人工操作的危險性。配套使用的智能稱重控制儀是一種性能穩定、控制精度高的儀表。 特別適宜稱量?jī)?chǔ)存液態氯氣、氨氣等化工鋼瓶, 適用于化工氯堿、自來水、紡織印染、農藥制造等行業。

臺面采用碳鋼也可選不銹鋼鋼板覆蓋，可防止液氯外瀉時對秤體腐

受力部位采用尼龍滑輪（氯瓶托架）與復合彈簧緩沖裝置，能有效防止氯瓶對秤體的沖擊

支架采用與氯瓶相吻合的能根據氯瓶外形大小自動調整的“V”形導向裝置

采用上下雙秤臺設計，中間有三梁式傳感器單支撐，與傳統雙梁式傳感器相

比具有抗偏、抗扭，過載能力強、精度高的特點，傳感器安裝在中間

能避免液氯對傳感器的腐蝕。 傳感器外表采用塑封處理，防止腐蝕

下秤體采用調節螺桿支撐，方便對秤體在不同位置的平行調節

儀表設計下限值設定，當氯瓶重量達到下限設定值時會自動報警，合理控制液氯的量

上下限報警電子鋼瓶秤系統結構

鋼瓶秤采用雙層結構全鋼秤臺或在PD型外框四角加裝調整支腳

接線盒內置、美觀大方

采用專門型鋼組焊、秤體強度高、充分保證精度

平板或花紋鋼板臺面

表面經噴砂烤漆處理，抗腐性強

可選用全不銹鋼材質，經拋光、拉絲處理制作

高強度整體秤臺（可選304全不銹鋼結構）

高精度懸臂梁式（壓腳式）稱重傳感器

XK3190系列智能化稱重儀表，交直流兩用

全不銹鋼防浪涌接線盒

可調支腳

鋼瓶秤控制儀表

上下限報警電子鋼瓶秤優點

單，雙層結構,整體面板

精工焊接，長久使用

表面經噴砂烤漆處理，抗腐性強

不用時可側放一邊，不占地方

選用不銹鋼材質，應用范圍更廣

適用于：鋼瓶等罐體稱重

上下限報警電子鋼瓶秤產品性能

采用碳鋼或全不銹鋼制作，

雙層設計、帶有緩沖功能、特殊結構處理堅固耐用

采用高精度不銹鋼感應器

可按適用場合定制：滿足防水/防腐/防爆等需求

鋼瓶秤A12儀表主要技術參數：

A/D轉換方式:Σ-Δ轉換方式

A/D轉換速率:20次/秒

*大A/D轉換數:20bit

輸入信號范圍:－10mV～15mV

輸入靈敏度:≥1μV/e

傳感器供橋電源C5V；I≤150mA

連接傳感器個數:可接4個350Ω的傳感器

傳感器連接方式:4線制

檢定分度數:3000

*大外分度數:30,000

*大內分辨率:300,000

分度值:1/2/5/10/20/50可選

顯示方式（A12） :6位LCD液晶，6個狀態指示符

顯示方式（A12E）:6位LED

注：秤的技術參數僅為參考，詳細的參數請以報價單為主。

鋼瓶秤傳感器參數：

鋼瓶秤有普通型、防爆型、防水型、帶上下限報警型和帶打印型等多種類型，滿足用戶不同需求。
奕宇*銷售液氯鋼瓶秤,品種多,規格全,交貨快,質量?jī)?yōu),價格低,為用戶提供品質卓越的液氯鋼瓶秤。

注：

材質選配：標準碳鋼、202不銹鋼、304不銹鋼、316L不銹鋼

 可選配4-20毫安信號輸出 可接RS232/RS485接口 可選LCD顯示、三色燈聲光報警、帶打印儀表 選配大屏幕顯示（1英寸，3英寸，5英寸，8英寸大屏幕）

功能可選

防爆（防爆等級可選：Ex iad IIBT4、Ex ibd II BT4、Ex ib TT CT5）、防水、耐腐蝕、報警燈（可選配光電報警和聲音報警）、4-20MA控制功能、PLC控制器、開關量控制 繼電器輸出

 通訊接口：

     ■  標配COM1：RS232 （可選配：RS485或隔離型RS232/485，無線）

     ■  選配COM2：只用于打印（使用雙串口時COM1采用隔離型輸出方式）

     ■  擴展1/3/5/8寸大屏幕顯示（防爆可選）

     ■  外置式打印機：熱敏打印機/針式打印機/不干膠打印機--非防爆類（選配）

     ■  模擬量輸出（選配：4～20mA，0～5V）可方便地與PLC等計算機設備聯結，操作十分簡單

     ■  I/O輸出（選配）

     ■ 擴展Modbus-RTU通訊接口（選配）

安裝說明

該產品人性化設計，無須安裝，將鋼瓶秤側面一專用連接線取出插入稱重顯示儀表，即可開機歸零使用。
