XK3190-Ex-C9G防爆顯示器項目詳細介紹

防爆標志：Exd[iaIIC Ga] IIC T6 Gb

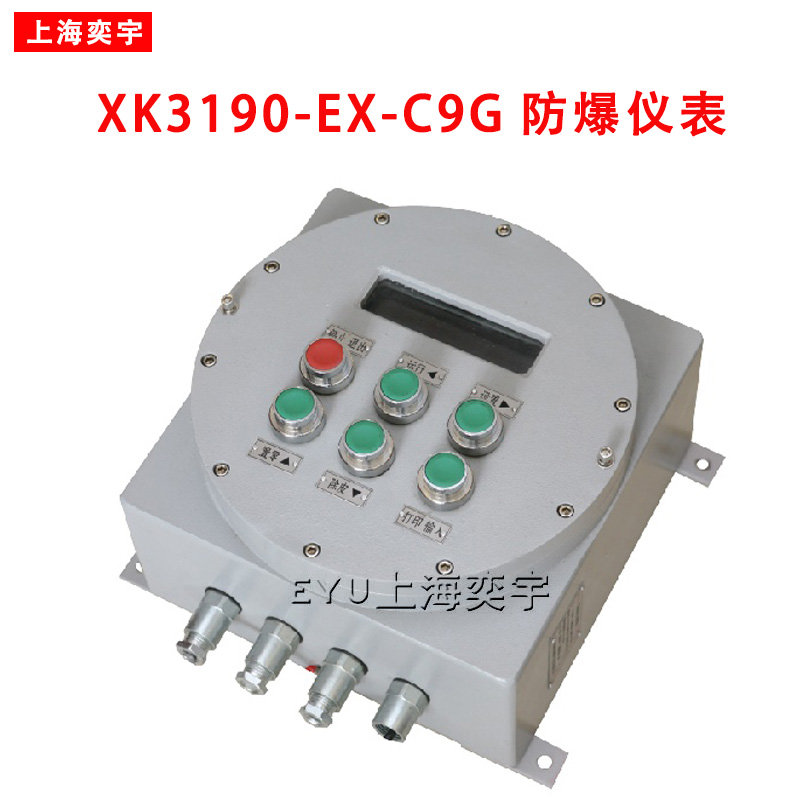

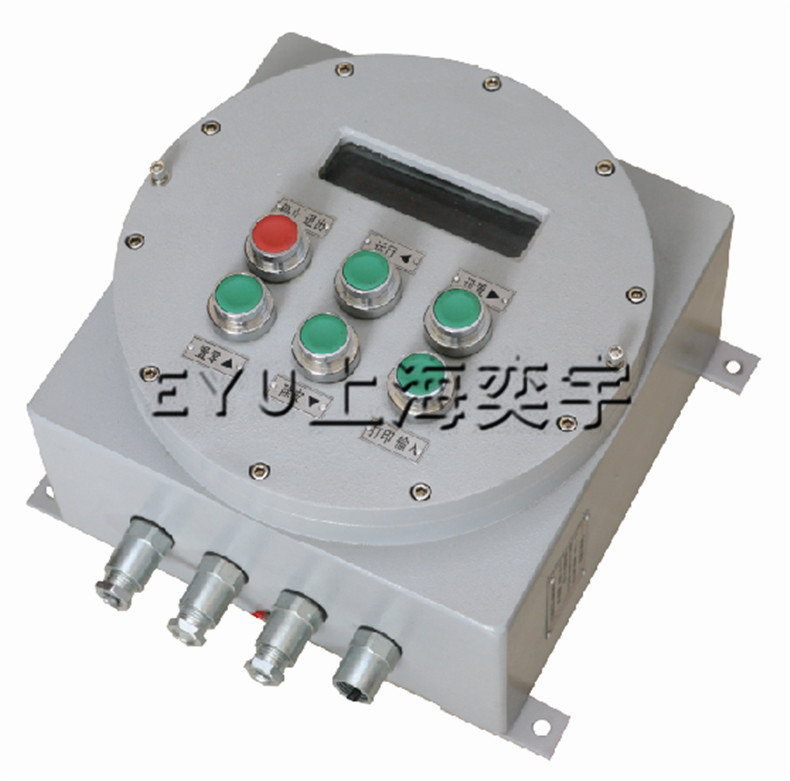

XK3190-Ex-C9G防爆顯示器外殼采用鋁合金鑄造成型，外表面噴塑。整體為隔爆腔體型式，正面設有鋼化玻璃視窗，供觀察儀表顯示數據。箱面設有控制操作按鍵。下部為電纜引入接頭。

XK3190-Ex-C9G防爆顯示器基本功能

◆采用高速高性能ARM處理器，32位精準浮點運算
◆工業級高可靠隔離電源，24V DC/220V AC寬輸入，多重保護
◆換表無需重新標定，只需輸入原儀表的參數即可使用
◆全隔離0-5V/0-10V/4-20mA模擬量輸出，可多模式校準
◆全隔離RS485和RS232雙串口高速輸出；標準通訊協議（Modbus-RTU）
◆外接大屏幕電流環輸出接口
◆隔離式開關量3入3出控制
◆傳感器信號采集轉換電路添加專利技術，可自診斷與自我保護，使用更安心

XK3190-Ex-C9G防爆顯示器技術參數

◆準確度: 3級，n=3000
◆輸入信號范圍：-15mV～ +15mV
◆非線性： ≤0.01%F.S
◆傳感器連接個數：1～4只350Ω傳感器
◆傳感器供橋電源：DC：5V
◆傳感器連接方式：采用6線制，長線自動補償。
◆顯示：單排7位LED,字高0.8英寸,7個狀態指示
◆分度值： 1/2/5/10/20/50/100 可選
◆鍵盤： 采用6個防爆點動按鈕
◆大屏幕顯示接口：采用串行輸出方式，20mA恒流源信號。
◆通訊接口：一路RS232，一路RS485.波特率1200～9600可選
◆打印接口：與串口共用，可連接串行打印機
◆繼電器輸出：觸點容量AC220V/DC24V；0.5A
◆外控輸入：開關觸點（有效時為閉合）
◆使用電源：AC220V 或 DC 12～24V
◆使用溫度、濕度：0～40℃；≤85％RH
◆XK3190-Ex-C9G防爆顯示器儲運溫度：-20～50℃
◆尺寸：安裝尺寸335×270mm
              外形尺寸300×300×150mm
