JZ7300-10在線檢重設備

是一種高精度的在線檢重機，主要對流水線中以存產品通過掃描槍進行檢測產品規格，對包裝產品或物品進行在線稱重，他可以檢測出產品的重量的合格/超重/欠重，不合格的予以剔除或報警。

JZ7300-10在線檢重秤概述

JZ7300-10在線檢重設備，是一種高精度的在線檢重機，主要對流水線中以存產品通過掃描槍進行檢測產品規格，對包裝產品或物品進行在線稱重，他可以檢測出產品的重量的合格/超重/欠重，不合格的予以剔除或報警。

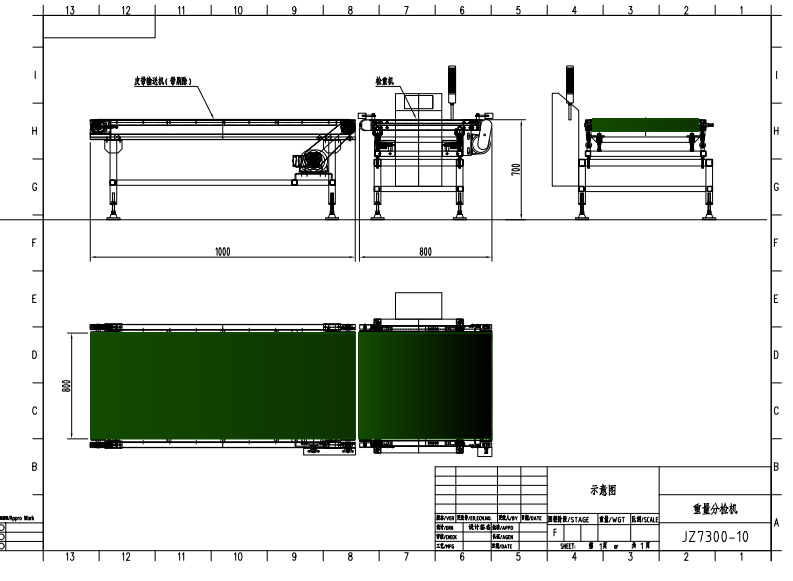

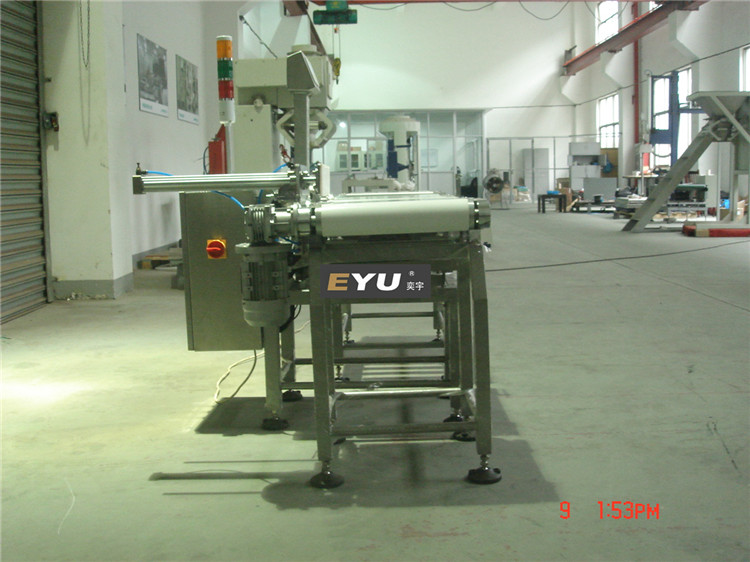

示意圖（僅供參考）

JZ7300-10在線檢重設備技術參數

工作方式：連續運行；

秤量范圍：0.2--10 kg；

顯示重量分辨率：d=5g；

精度；±10-20g，與產品通過速度、形狀與重量大小有關。

檢測數量: 20件/分鐘。

分類：預存100個產品的重量標準值；

檢重輸出：每種物品超差報警

JZ7300-10在線檢重設備功能說明

動態檢重：實時顯示通過產品的重量值；

提示輸出：通過報警燈和指示燈指示當前產品的分類情況；

動態檢重輸出：

          動態檢重系統可以進行重量誤差判斷?？梢暂敵鑫锪闲盘?/span>,帶剔除裝置。

檢重儀表：

可以顯示當前重量、動態檢測重量、通過數量、合格數量、超重?cái)?shù)量、超輕數量、總合格重量、超重總重量、超輕總重量。欠重物品件數和總重量。

參數調用：可儲存100種產品的檢測及判斷參數?？梢酝ㄟ^產品代號或產品條碼調用。

選重系統非線性誤差＜0.02%Fs。

具有零點自動跟蹤功能。

分選物料：包裝紙箱500*550*？mm。

 觸摸屏稱重儀表

 超差蜂鳴報警器

JZ7300-10在線檢重設備機械性能

動態檢重要求：

傳輸帶：長度：1000mm，皮帶寬度：600mm，

稱量傳輸帶：長度：700mm，皮帶寬度：600mm，

高度：      700±30mm

速度：      *大30m/min（無極變頻調速）；

傳輸方向：  從右向左(人站在操作側)；請確認

機架：      碳鋼，

皮帶：      白色PVC600mm

主從動輥筒：  材質Q235*輥面600

電機減速機：品牌減速電機

驅動方式：  采用同步帶驅動方式。

控制箱：    整機外形達到進口產品水平, 機構合理可靠。

控制箱組成：

控制箱內部：電源總開關，變頻器，接線端子排以及接觸器等其它低壓元件器件組成。電氣元器件選用國內外*。

控制箱面板：觸摸屏稱重控制儀，啟動、停止按鈕、指示燈等組成。

按鈕操作盒：啟動、停止按鈕

數據存儲：  所有數據可導出到USB存儲設備

報 警 燈：  西門子三色報警燈

           6）重量不合格品處理方式：不停機，超差報警后剔除

 基本顯示畫

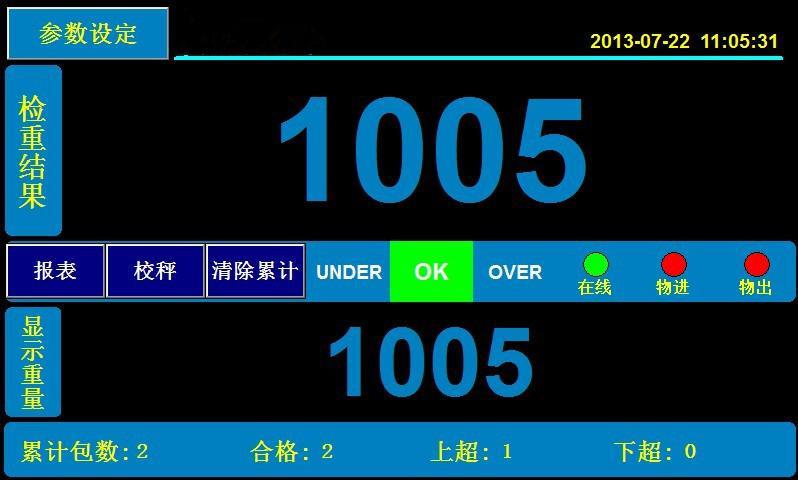

       1) 主畫面

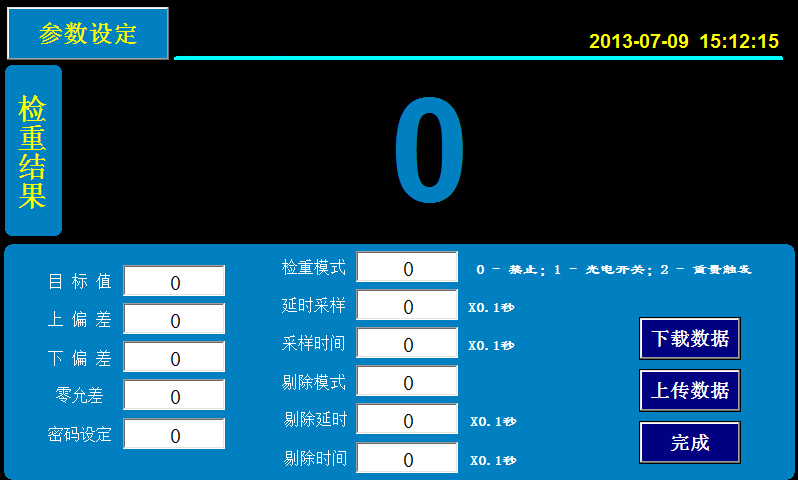

        2）參數設定

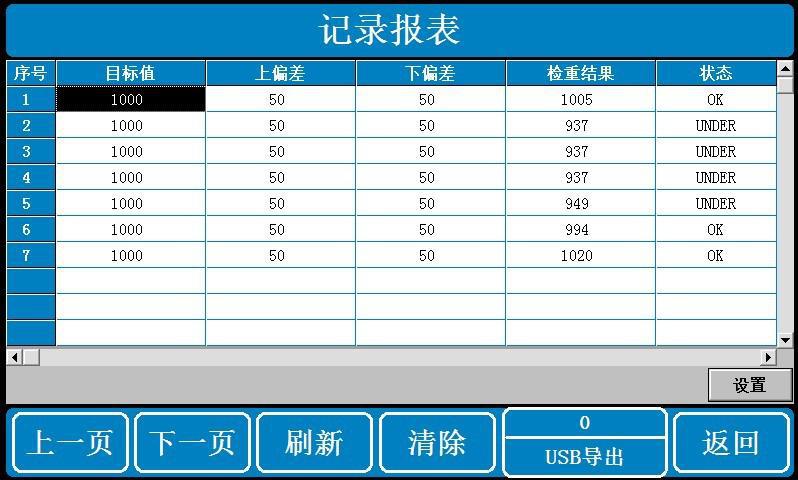

           3）數據報表

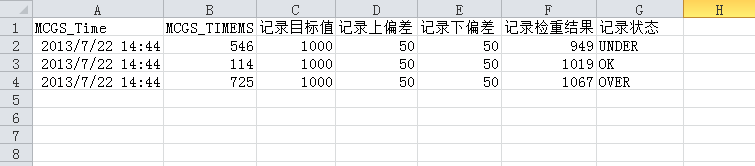

          4）導出數據格式

JZ7300-10在線檢重設備控制方式

檢重秤控制柜上設有啟動、停止按鈕。在工作操作面設有操作盒，方便員工操作。

使用環境

工作溫度: -5℃～60℃；

相對濕度＜90%RH

電源：交流220V±10%

為確保達到*好的精度，檢重秤的安裝地點應避免震動及空氣的流動。

產品試驗、檢驗方法及標準

現場設備安裝調試完成后，甲方應在接到乙方要求驗收通知單后一周內組織驗收，設備經24小時連續運轉，達到運行速度、精度與基本功能，整機就視為合格，甲方應簽發設備合格驗收報告。（甲方不能因乙方設備的細小瑕疵而影響整機的驗收）

乙方對檢重秤上可能出現的影響能力的諸如：物料供應不穩定,前道、輔助設備不穩定和人工輔助引起的性能下降不承擔責任。不提供計量檢測資質。

JZ7300-10在線檢重設備售后服務

本公司對銷售出產的檢重秤設備產品質量實行質保一年，在質保期內，凡因質量問題引起的系統不能正常使用者，本公司負責免費服務，承擔更換及維修費用，直到用戶正常使用。如因用戶的原因造成的故障以及質保期后發生的故障，本公司負責有償服務，長期優惠提供備品備件，確保用戶正常使用。

為了保證設備得到正常的操作使用和及時的維護，本公司十分重視對用戶使用和維修人員的培訓，設備在用戶現場調試驗收合格后，本公司現場的技術人員將對用戶首先進行操作和使用培訓；另在常州公司本部，為用戶免費培訓維修人員1～2名。（接受培訓的人員的交通和食宿費用自理）。

以下情況不享有免費保修服務：

1、易損件和消耗品

2、用戶誤操作所造成的設備損害

3、用戶自行對設備進行改造

主要元器件配置

其它。

本協議與合同有出入之處，以合同為準。
