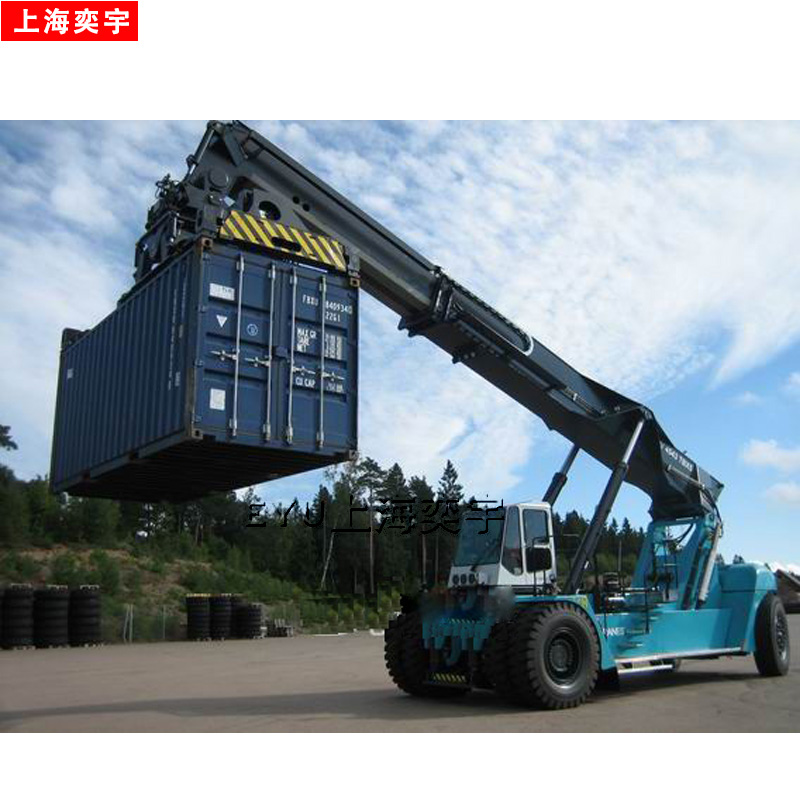

產品名稱：集裝箱正面吊電子秤

產品類別：集裝箱稱重測偏
產品型號：EYU-RS
應用領域：港口碼頭、鐵路貨場
產品規格： 1-40t

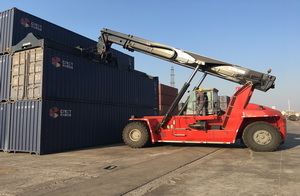

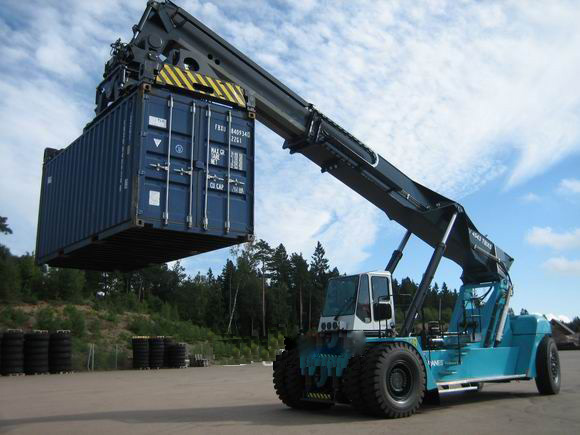

正面吊電子秤，是針對正面吊運機在裝載作業過程中對集裝箱進行稱重計量和偏載測量的一種專用電子秤。

正面吊電子秤之心—“一種集裝箱傳感器稱重模塊”，該項專利技術其核心是把一種專用傳感器稱重模塊融入到吊具轉鎖結構中，重點解決了吊具轉鎖因進入集裝箱角件孔都會在360°方位產生搖動而導致稱重傳感受力偏心引起的精度和重復性誤差這一技術難題。

1、   工作原理

2、   正面吊運機作業時，吊具轉鎖進入集裝箱角件孔---4個轉鎖式傳感器稱重模塊受力---輸出相對應的四角重量信號---送入uh-100c稱重顯示器進入運算處理，得到集裝箱的四角重量和總重量，同時可判別出是否偏載和超載。

3、   基本結構組成

正面吊秤主要由*稱重顯示器uh-100c、轉鎖式傳感器稱重模塊、四路數據采集與傳輸系統、穩定電源（DC-DC模塊）及打印機等組成。

集裝箱正面吊電子秤

l  港口碼頭、鐵路貨場正面吊集裝箱稱重、測偏專用設備

l  正面吊裝卸安全保障、消除作業安全隱患

l  正面吊一次裝卸即可測量集裝箱重量及箱內貨物是否超重、偏載、偏重

l  正面吊裝卸過程中可通過電子秤采集集裝箱各項相關數據信息便于管理

集裝箱正面吊電子秤主要功能

l  全自動動態稱重系統，不影響司機正常操作

l  角度、溫度自動補償

l  主要稱重功能：置零、去皮、毛重、凈重

l  檢測狀態指標：空載、超載、偏載、偏重、旋鎖狀態指示

l  角度校準、總重校準、時間校準

l  數字標定、多種狀態警示、語音播報

l  USB、MODBUS等豐富通訊接口

l  可選用無線傳輸通訊模式，便于遠程監控

l  數據存儲、查詢、發送、打印

集裝箱正面吊電子秤技術指標

l  8英寸TFT彩色觸摸屏、防炫光

l  傳感器采用不銹鋼材質，專利設計，精度可達C3級

l  系統稱重精度：靜態精度0.5%，動態精度1%

l  系統工作溫度：-25℃～+40℃

l  顯示分度值：20kg、50kg、100kg可選

l  *大稱重：80t

l  工作電壓：12±25%VDC

l  防護等級：IP65
